您当前的位置:首页 - 珠江电缆 布线系统千兆以太网综合布线

更新时间:2020.11.12 浏览次数:

归纳布线体系包括建筑群布线子体系、建筑物骨干布线子体系、水平布线子体系(包括作业区电缆)三大布线子体系。千兆网归纳布线体系除具有一般快速以太网归纳布线体系规划的特色之外,更重要的是要合理挑选UTP、光缆及接插件。

1、光缆的挑选

光缆首要用于建筑群布线子体系,对立搅扰要求高或建筑物骨干间隔超越100m的场合也用光缆作为建筑物骨干布线子体系。挑选光缆应根据实践间隔并结合802.3z规范进行。在满意技能要求的前提下再虑经济问题。

2、双绞线的挑选

双绞线在三大归纳布线子体系中所占份额最大,它的运用在很大程度上决议了归纳布线体系的功能,有必要合理选用。

由香农定理知,信道带宽与信道容量之间的关系为:

C=Wlog2(1+S/N) (bps) ……………………..(1)

式中C为信道容量,W为信道宽度,N为噪声功率,S为信号功率,S/N表明信噪比。

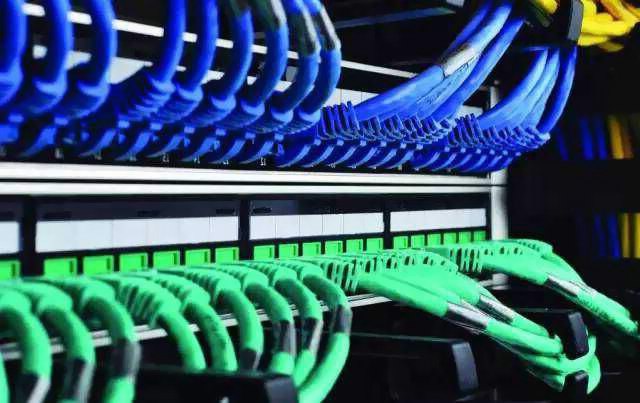

电缆以太网系统

由(1)可知,可经过进步信道带宽和信噪比两方法来进步信道容量。可供挑选的支撑高速网络运用的双绞线有5类、超5类、和6类,其最大带宽别离为100MHZ、100MHZ和200MHZ。因为千兆网双绞线的布线规范802.3ab是根据运用4对5类UTP拟定的,而5类UTP的带宽规模为1/100MHZ。因而,仅从带宽视点而言,选则5类双绞线即可满意千兆网运用的要求。

再从信噪比的视点来考虑。千兆网需一起运用UTP的四对电缆进行高速并行数据传输,信号和噪声别离线缆的下列特性参数有关,这些参数是:

衰减(Attenuation):指信号沿链路传输的削弱。

回波损耗(RL):因为线缆特性阻抗和链路接插件阻抗违背规范值而导致的对发送信号功率的反射。

近端串扰损耗(NEXT):类似于噪音,是从相邻的一对线上传过来的搅扰信号。这种串扰信号是因为UTP中附近的绕对经过电容或电感巧合过来的。

相邻线对归纳串扰(Power sum):指在运用UTP四对线对一起传输数据的环境下,其它三对线上的作业信号对另一对线线间串扰总和。设发送信号为T,上述四个特性参数别离用A、R、NE、P表明,则:

Singal(f)=f1(T、A) …………….…..(2)

Noise(f)=f2(R、NE、P) .……………..(3)

式(2)和(3)别离表明接纳信号和噪音,两式中的参数A、R、NE、P均为频率f的函数。因而得到下列核算信噪比的两个公式:

由这两个公式知,要进步信噪比,就要挑选A、R、N、P等各项参数优秀的UTP来进步S,下降N。类别越高的UTP,上述各项参数离规范规则的极限值的富余量就越多,其功能越优秀。因为5类UTP的部分参数受施工质量或环境的影响大,往往达不到布线规范的要求,超5类UTP改进了5类UTP的上述缺点。因而,超五类及六类UTP能够满意信噪的要求。因为六类UTP的功能忧于超五类,且六类UTP还能满意将来更高速的网络运用,因而,在现在情况下应首选六类UTP及其配套的接、插件。



本文共分 1
