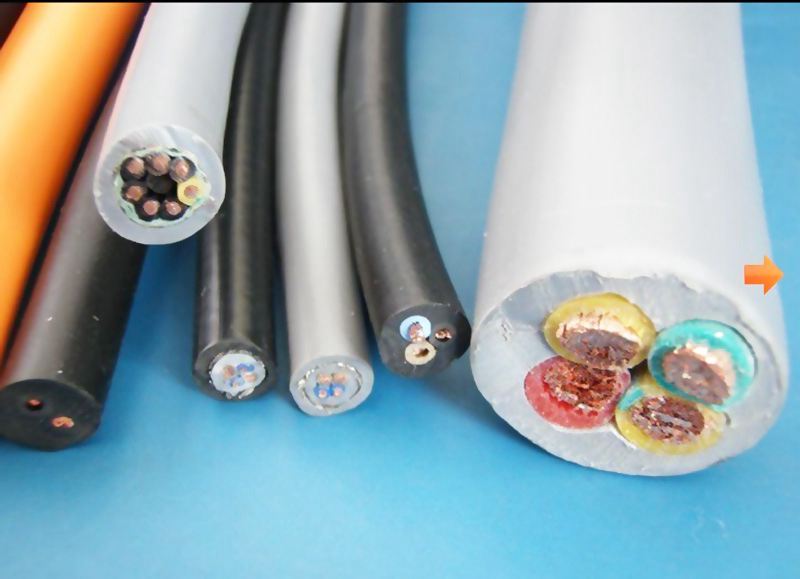

南方珠江电缆家装最完整的电线接线图教程

1、顶上是二级吊顶，我就以他为例，说一下顶内的电线做法

2、提示咱们一下确每一根电线都要串线管维护



　　筒灯的尾端是用蛇皮管维护的，由于他要曲折与移位的需求。



　　相关图片:

3、一般的电线接头都是这样的接法，才干保证电线接头不产生打火、短路，与触摸不良的现象



　　这是施工标准，是每个电工的应该的做到的，



　　相关图片:

4、这是第二种做法，也是施工标准上规矩，我一向都是在这样做，好多年了，我祥细的说一下



　　分支线路便是这种接法，主线路不能切断，附电线环绕主线环绕6--8圈。电线呈现打火、短路、触摸不良的现象很严重，处理起来是很简略，电线打火与短路是由于没有正确的接线头构成的，接线头松动后，高负荷电流通过期就会产生电离子，电离子彼此排挤姿态很象电焊的焊花，一同温度也升高起来了，而且很快，假设能粘上就通电，通不了电就构成了短路。



　　相关图片:

5、现在接线头假设说究的话，电线应该用防火胶布缠在里边，它的效果便是避免电打火烧坏东西，这是在吊顶内很重要，特别是现在许多吊顶资料用了木方做龙骨，更需求这样做，我在做工的时分都用它了，(吊顶内)。



　　相关图片:

6、每一根电线的结尾都要做这样的处理，这样有用的避免触电的风险，也是从细微处看工人的做工是否专业



　　相关图片:

7、电线的打火，短路，触摸不良，等等的毛病不止是在接头上，还有一处是在接线盒内，有许多的现象是新房子水电都没有问题，装饰完毕后问题就现来了，再说一下电线盒内线头接法。看着乱其实是有规矩的，红的是前方，篮的是零线，花的是地线，套线帽是一次性，有的工人翻开后把线接好用胶布简略的处理一下就完事了，这是不正确的。



　　相关图片:

8、上属电线盒内的接头处理是这样的，



　　相关图片:

9、这是线路中有外接电源时的接法，一般的电线接头都是这样的接法，才干保证电线接头不产生打火、短路，与触摸不良的现象，分支线路便是这种接法，主线路不能切断，附电线环绕主线环绕6--8圈。



　　相关图片:

10、所以咱们留意地线的重要性，在拉插座的一同不要忘了地线，



　　相关图片:

11、在电器材内有连线、短路、机壳带电时地线就能够把电源传下去，输入给大地分散出去，到达维护人和机器安全的，在这它的最大效果是导线。



　　相关图片:

12、做电工包含;强电，弱电，



　　电工完毕后必定要有，强电安置造图一份，弱电安置图一份，工程费清单一份，保修证书一份;



　　下面是强电改造图。



　　相关图片:

13、提到家庭装饰电工的第二步了，下面就说家庭装饰电工的第三步。



　　第三步;对现有的强电、弱电的开关插座的归纳安置，当然是在您规划好的图纸上到墙面的进程，强电、与弱电有无抵触，这儿阐明一个规矩;



　　1. 弱电与强电能够在一个线槽内，但不能在一个线管内。



　　2. .强电、弱电的插座相隔间隔最少30厘米。



　　3. 线管的漂亮不是以横平竖直而论的，而是以最近的间隔和最少的折弯算是科学的，经济的，合理的。



　　4. 现在做地暖的许多在地下布线的要尽量的靠墙边。由于地暖的热量会加快电线的老化。



　　下面就能够在墙上弹上墨线了，在这儿提示一下，要先弹上弱电、强电的墨线痕迹，但在开槽的时分要先强电后弱电的次序一步一步的做，不行混杂。



　　假设墙内的线管有空间最好仍是利用上，每开一米都有损坏线管的风险。所以我在做工程的时分总是想找物业公司供给的图纸，在今后切线槽的时分就不会切坏原线管了。



　　相关图片:

14、下面我接着给咱们说家庭改电的第四、五步



　　第四步;剔线槽



　　这个作业算是最好做的了，只需留意不要把墙内的线管切坏就行了。



　　第五步;埋线管，布线。



　　在这个过程上有几规矩;



　　1， 是线槽的深度是线管的直径+1厘米的抹灰层能够了，



　　2， 先做了线管后再串线，



　　3， 线管内不能有接头，(包含强弱电)



　　4， 各项电线不能搞混了，(一切的开关都是操控的前方，(220V)，零线(0V)地线，



　　三根电线最好用三个色彩，混杂线项会构成短路。



　　的螺母拧紧，螺母是不能少。布线是从埋线管开端的，先把线管截好，用握簧在拐弯处握弯，一般都不必弯头的，底盒上



　　相关图片:

下面是第一种接法。留意：在家装中是不该有接头的，特别是在线管内更不能有接头，假设有接头也应该是在电线盒内。一般的电线接头都是这样的接法，才干保证电线接头不产生打火、短路，与触摸不良的现象。



下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有许多灯便是这样接法，用防火胶布缠在里边，它的效果便是避免电打火烧坏东西，这是在吊顶内很重要。外面再用绝缘胶布环绕。





　　下面是第三种接法，便是压线冒接线法，这种办法是最标准和最有用的，可是它需求专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。别的还要说一下，压线冒的巨细依据所压线经的巨细与根数有关咱们常用的是T4型的，便是直径毫米的，能压四根四平方毫米的电线。





咱们见过许多电线的事端产生，有一部分是电线超负荷的运用构成的，另一部分是电线的接头松动构成的。电线线盒内的接头不付合标准，电线不受负载状况下，没有一点事，只需一推上电闸就会跳闸，而且电线的接线盒内就会"啪啪"几声的冒火，后再呈现跳闸声，这种现象全部是由于，电线的接头不标准，电压在受负载的状况下，触摸不良构成的。



　　关于前方、零线、地线



　　为了使交流电有很便利的动力转化功用，一般电力传输是以三相四线的方法，三相电的三根头称为相线，三相电的三根尾衔接在一同称中性线也叫"零线"。叫零线的原因是三相平衡时间中性线中没有电流通过了，再便是它直接或直接的接到大地，跟大地电压也挨近零。



　　地线是把设备或用电器的外壳牢靠的衔接大地的线路，是避免触电事端的杰出计划。



　　一般状况下，三相电路中前方运用红、黄、蓝三种色彩表明三根前方，零线运用黑色。单相照明电路中，一般黄色表明前方、蓝色是零线、黄绿相间的是地线。



　　也有些当地运用赤色表明前方、黑色表明零线、黄绿相间的是地线。



　　是否能够地线和零线接到一同?



　　这样接是不安全的，所以是不允许的。



　　零线在变压器端是和大地相联的，由于从变压器到用户的零线有必定的电阻，所以在用户端零线和地之间电压往往不为零，假设没有地线的话，若电器产生毛病，零线或前方与用电器金属外壳衔接，那么用电器和大地之间的电压就不为零，所以是不安全的，这时假设零线断开的话，那么是很风险的。地线是用户就近接地的一条线，在正常状况下与大地的电压为零，杰出的地线与用电器的金属外壳相连，在电器产生毛病时，能保证外壳与地的电压为零，这样就起了安全保证效果。



　　假设把零线和地线并在一同作为一条线，假设这根线断开了，且用电器的开关是闭合的，即便正常的用电器也会整个外壳带电，这样是十分风险的。



　　所以用电时，对带有金属外壳的用电器除了接前方、零线外，为了安全外壳还要接地线。



　　实践运用中，给你三根线，一根是前方，一根是零线，还有一根是地线，假设三根线的色彩相同!你如何能差异开来?



　　1、相线L(Live)色彩须用赤色、黄色、绿色;



　　零线N(Neutral)色彩须用黑色、蓝色;



　　维护地线PE(Protect Earth)色彩须用黄、绿双色线.



　　2、用电笔测出前方，会用钳型电流表吗?相线(前方)和零线的电流是相同的，地线上正常时是没有电流的。



　　3、零线是有电流流过;地线是维护用，正常作业没有电流，只要短路和漏电时才有电流，要求接地电阻很小，设备端一般外壳维护接地。



　　用电笔测出前方，将试灯(带线灯泡)搭在前方和别的两根线中的一只上，假设灯亮阐明是零线。假设灯亮不亮。阐明是地线。



　　试灯法，在地线没有接入大地的状况下有用，如地线接入大地，那么不论接那一条线灯都会亮。



　　4、在有电的状况下，找到前方应该不难，难就难在差异零线和地线，理论上说：前方与零线之间的电压在220伏左右，与地线之间的电压在190伏左右。接一个节能灯的话明暗度应该能看出来的,亮堂的天然便是零线，仅供参考。



　　前方和零线差异



　　前方和零线都是带电的线,假设二相电源接了用电器的话,那么就有电流从电线中流过



　　一般的感觉前方带了电,是由于假设人触摸(包含一些直触摸摸)了前方,一部分的电流就从人的身体中通过了，就比如原本一个水管子,从中心有分了一个水龙头了。零线不带电是由于电源的另一端(零线)接了地,咱们在地上触摸零线的时分，由于没有位差,就不会构成电流。所以就有零线不带电的感觉。零线和前方原本都是由电源出来的,电流的正方向便是由一出,通过外部设备,从另一端进.构成



　　一个回路。零线和前方的差异便是电源的两个端子其间的一个接了大地



　　零线和地线差异



　　1.零线和地线这两个是不同的概念，不是一回事。



　　2.地线的对地电位为零。运用的电器的最近点接地。



　　3.零线的对地电位不必定为零。零线的最近接地址是在变电所或许供电的变压器处。



　　4.零线有时分会电人，在什么时分呢?当你的电炉子不发热了，千万不要认为没电了，不会电人，错啦!有或许存在这样的或许，离你的电器很远的当地N线断开了，用电压表一量会发现，电器的LN线都是市电的电压!



　　5.地线不会电人，除非很糟的状况，规划者不明白，或许胡乱搞的产品



　　6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中心。



　　为什么零地不能够短接?



　　零地短接的时分，假如前方和零线接反了，整个机柜就相当于接在前方上，就会带电了。



　　为什么前方和零线不能够接反?



　　在用电器内部的规划中，零线和地线的电路会有不同，比如在前方会加上保险丝之类。



　　CISCO的设备有部分反过来了就无法启动了。



　　前方，是相线的俗称。。



　　市电：指家用的单相交流电，电压有用值220V。



　　三相动力电：指工业用电，相与相之间的电压是380V。但相与地之间的电压是220V，也便是市电供给方法。



　　地线：为了维护人身安全，但凡金属外壳的家用电器都有必要接地，地线的显着标志是黄绿色(电线的一半是黄色一半是绿色)。肯定不允许将地线和零线并在一同运用，由于假设零线的保险丝断路，这时将使家电电器外壳带上220V的市电电压，引起人身伤害事端。地线也不允许空置不必，地线有必要接地杰出，一般接地电阻小于4欧姆。咱们用万用表测验：



　　1. 在断电状况下，地线和零线的电阻应该无限大。假设电阻是0，阐明地线和零线并接。



　　2. 电器在不接入市电时，电源线的地线插头和机壳应该电阻为零，不然触摸不良。



　　零线：一般在供电变压器处接地，一同在小区单元进户线处接地。在零线线路无缺时零线与大地之间没有有电压。



　　前方：即三相动力电中的恣意一相，其相对于零线和地线的电压是220V，任两相之间的电压是380V。正常时一同流过前方和零线的电流是持平的。前方和零线的线径相同。



　　色彩的要求：前方为赤色、绿色、黄色，零线为淡兰色，接地线为黄绿色彩相间的导线。



　　前方(英文LIVE)L 一般为赤色或黄色或绿色



　　零线(英文NEUTRAL)N(中性线)一般为蓝色



　　地线(英文EARTH) E 一般为黄绿色(花线)或黑色



　　电灯开关应接前方，避免换灯泡时触电。



　　插座的接线：左面零线;右边前方;中心地线;以习惯要求较高的用电器
