电缆最重要的电气功能是衰减低、阻抗均匀、回波损耗高,关于漏泄电缆还有很要害的一点是其最佳的耦合损耗。电缆的首要效果是传输信号,因而,应使电缆结构和资料确保在电缆整个运用期限内都有很好的传输特性,这一点十分重要.

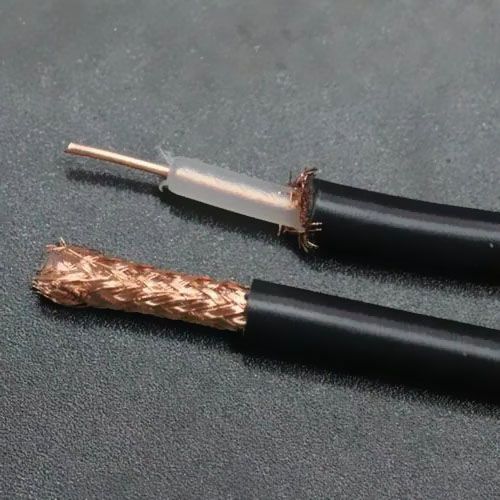

同轴电缆结构与材料
    1、内导体
    铜是内导体的首要资料,能够是以下方式:退火铜线、退火铜管、铜包铝线。一般,小电缆内导体是铜线或铜包铝线,而大电缆用铜管,以削减电缆分量和本钱。对大电缆外导体进行轧纹,这样可取得足够好的曲折功能。
    内导体对信号传输影响很大,由于衰减首要是内导体电阻损耗引起的。其电导率,特别是外表电导率,应尽或许高,一般要求是58MS/m(+20℃),由于在高频下,电流仅在导体外表的一个薄层内传输,这种现象称为趋肤效应,电流层的有用厚度称为趋肤深度。表1表明铜管和铜包铝线作为内导体时在特定频率下的趋肤深度值。
    内导体用的铜材质量要求很高,要求铜材应无杂质,外表洁净、平坦、润滑。内导体直径应安稳且公役很小。直径的任一改变都会下降阻抗均匀性和回波损耗,因而应准确操控制作工艺。
    2、外导体
    外导体有两个根本的效果:第一是回路导体的效果,第二起屏蔽效果。漏泄电缆的外导体还决议了其漏泄功能。同轴馈线电缆和超柔电缆的外导体是由轧纹铜管焊接而成的,这些电缆的外导体彻底关闭,不允许电缆有任何辐射。
    外导体一般由铜带纵向包覆而成。在外导体层上,开有纵向或横向的槽口或小孔。
    外导体开槽在轧纹型电缆中比较常见。经过沿轴向方向对轧纹波峰进行等距离切削开槽构成。削去的部分所占份额很小,且槽孔距离远远小于传输的电磁波长。
    明显,将非漏泄型电缆按以下办法加工可制成漏泄电缆:以120度夹角对非漏泄型电缆中常见的一般皱纹型电缆的外导体波峰进行切削,取得一组适宜的槽孔结构。漏泄电缆的外形、宽度及槽孔结构决议了其功能指标。
    外导体用的铜材也应质量很好,导电率高,无杂质。外导体尺度应严厉操控在公役范围内,以确保均匀的特征阻抗和高的回波损耗。
    3、绝缘介质
    射频同轴电缆介质远不只是起绝缘效果,终究的传输功能首要是在绝缘之后才确认的,因而介质资料的挑选和其结构十分重要。一切重要的功能,如衰减、阻抗和回波损耗,都与绝缘联系很大。对绝缘最重要的要求有:
    相对介电常数低,介质损耗角因子小,以确保衰减小
    结构共同,以确保阻抗均匀,回波损耗大
    机械功能安稳以确保寿命长
    防水防潮
    物理高发泡绝缘能够到达以上一切要求。用先进的挤塑和注气工艺及特别的资料,发泡度能够到达80%以上,这样的电气功能与空气绝缘电缆比较挨近。注气办法中,氮气直接注入挤塑机内的介质资猜中,该工艺也称为物理发泡办法。与此相对的化学发泡办法,其发泡度只能到达50%左右,介质损耗较大。注气法得到的发泡结构共同,意味着其阻抗均匀,回波损耗大。
    咱们的RF电缆因绝缘资料的介质损耗角小、发泡度大而具有十分好的电气功能。发泡介质特性在高频下愈加重要,正是这种特别的发泡结构决议了电缆高频下十分低的衰减功能。
    共同的多层绝缘(内薄层-发泡层-外薄层)共挤工艺能够得到均匀、密闭的发泡结构,具有机械功能安稳、强度高以及很好的防潮功能等特色。为使电缆在湿润的环境中仍坚持很好的电气功能,咱们特意规划了一种电缆:在发泡绝缘层外外表加一层薄的实芯PE。这种外薄层能够有用避免潮气侵略,从一开端出产就维护电缆电气功能,这种规划关于外导体开孔的漏泄电缆特别重要。别的,绝缘层经过内薄层紧紧地包在内导体上,进一步提高了电缆的机械安稳性。并且,薄层中含有特别的安稳剂,即能确保和铜的相容性,又能确保咱们电缆的长时间运用寿命。选用适宜的内薄层资料,彻底能够取得满足的功能,如:防潮、粘接和安稳性。
    这种多层绝缘规划(内薄层-发泡层-外薄层)能够一起取得极好的电气功能和安稳的机械功能,然后提高了咱们的RF电缆的长时间运用寿命和可*性。
    4、护套
    野外电缆最常用的护套资料是黑色线性低密度聚乙烯,它密度与LDPE附近,但强度与HDPE适当。相反,在某些景象下,咱们倾向用HDPE,它可为护套供给更好的机械功能和耐冲突、化学、潮气及不同环境条件的功能。
    防紫外线的黑色HDPE能接受如极高温度和极强紫外线引起的气候应力。当着重电缆的防火安全性时,应运用低烟无卤阻燃资料。在漏泄电缆中,为减小火的延伸,可在外导体和护套之间运用防火阻燃带,使简单熔融的绝缘层保留在电缆内。
