电缆结构中，铜丝屏蔽好，仍是铜带屏蔽好呢？

让我们来了解下，屏蔽层首要起抗外界电磁搅扰，避免运用过程中因为本身所发生的电磁场对周围环境的搅扰和通毛病电流作用。

依据运用场合对屏蔽功能的要求，其选用的资料也不同，如铜丝织造屏蔽，铜带绕包屏蔽，铜丝疏绕屏蔽，铝合金丝织造屏蔽，铜包铝丝织造屏蔽，铝塑复合带绕包屏蔽等等。其间为了确保屏蔽层的连续性，下降屏蔽层的搬运阻抗，对铜带绕包，铝塑复合带绕包一般需要在屏蔽层内纵向放置一根或多根退火铜丝作为引流线。

01

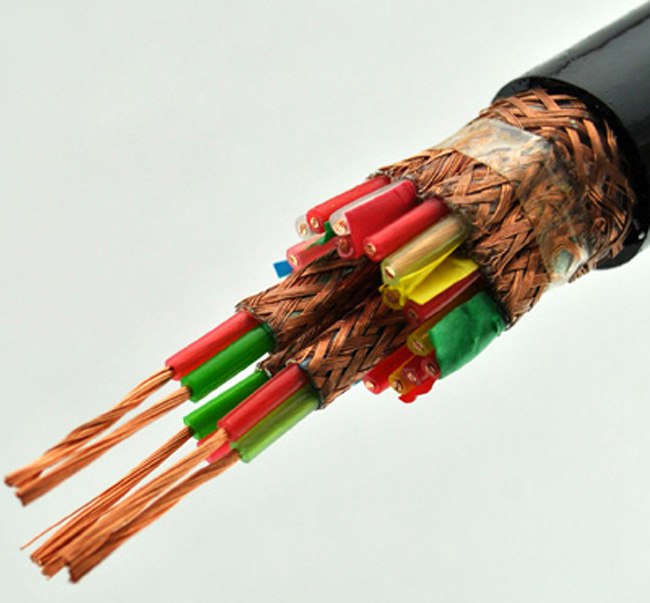

铜丝屏蔽

铜丝屏蔽电流的首要方向是跟铜带相同螺旋形的，用铜丝屏蔽电流流经的路程短了，宣布的热量少了，而用两层铜带屏蔽，屏蔽截面积增大，流过电流减小，宣布的热量也减小。相同都能起到屏蔽信号的作用. 但关于500mm2 载流量较大，本身发生的电磁场亦较大，当短路电流超越必定的值， 用二层0.12mm铜带的有用截面值是不能到达铜丝疏绕所能到达的比较大的有用截面值。

02

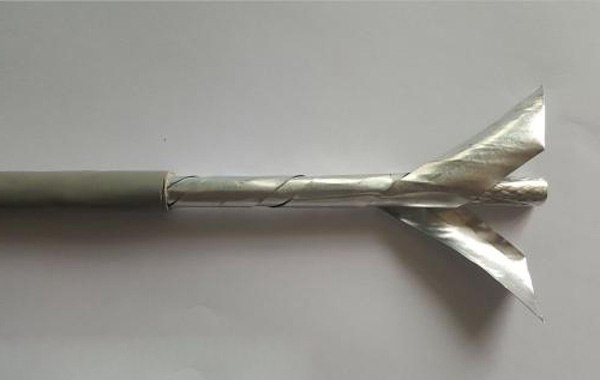

铜带屏蔽

从以上归纳考虑来看，铜丝屏蔽作用远比其他屏蔽方法好的多，并且连续性比较牢靠，能够选用铜丝屏蔽电缆。

可是也依据施工计划和辐射环境的不同，铜带屏蔽电缆的运用率也很高。
